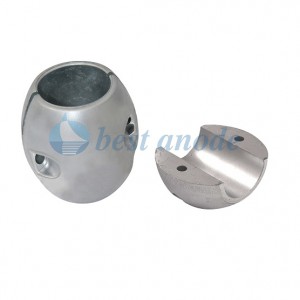

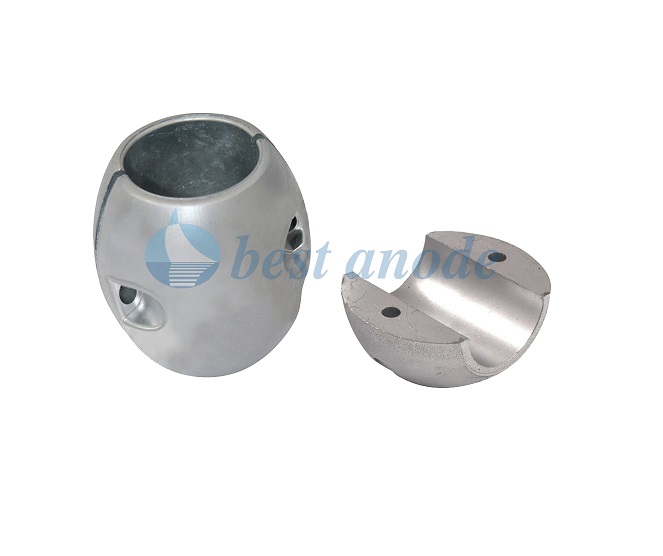

HEAVY TİP ŞAFT TUTYALARI
Paslanmaz civatalar paket içindedir.
Özel ölçülere göre üretim yapılır.

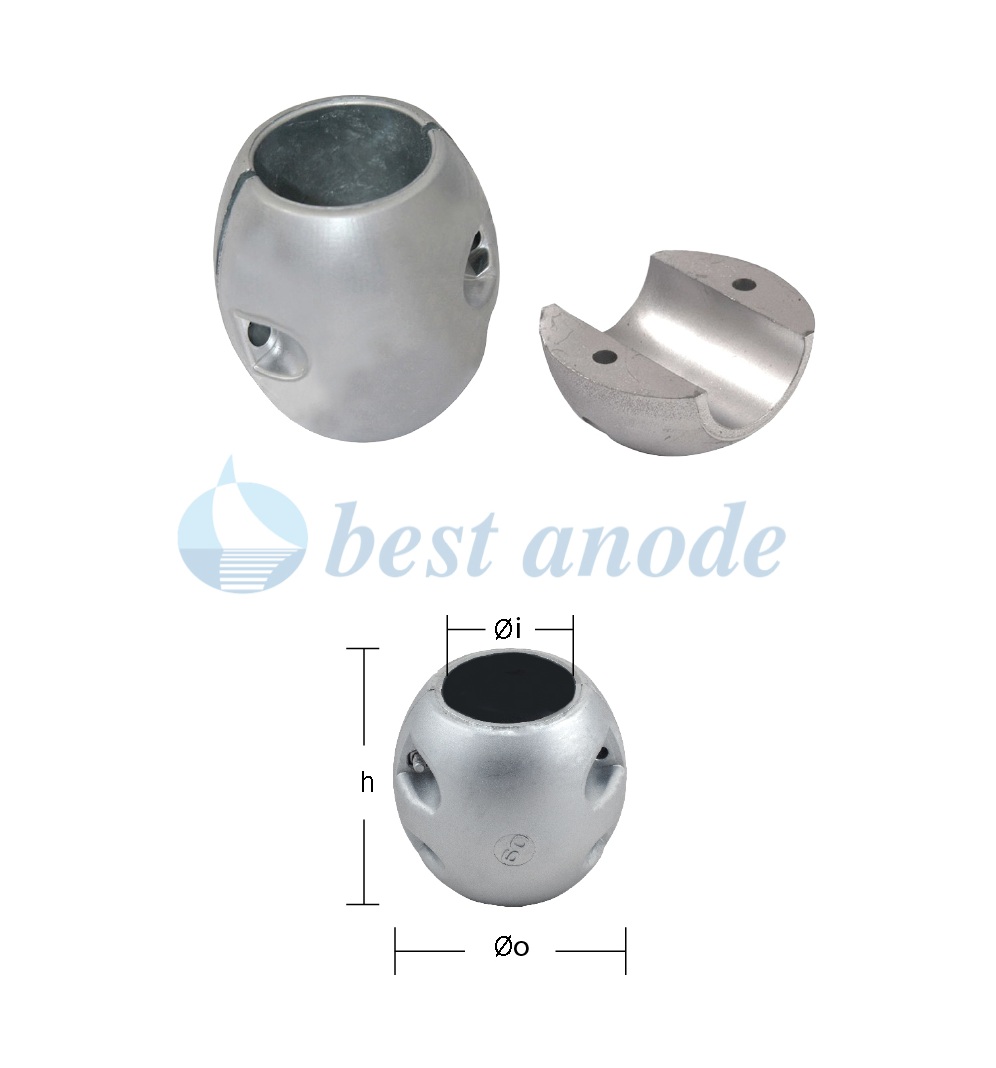

SHX Series
| Material | Code | Øi | Øo | h | kg | lb | Holes |
|---|---|---|---|---|---|---|---|
| Zn | SHX 25 | 25mm- 1” | 50mm- 2” | 50mm- 2” | 0,4 | 0,9 | 2 |
| Al | SHX 25A | 25mm- 1” | 50mm- 2” | 50mm- 2” | 0,16 | 0,35 | 2 |
| Zn | SHX 254 | 25,4mm- 1” | 58mm- 2 5/16” | 58mm- 2 5/16” | 0,44 | 0,97 | 2 |
| Al | SHX 254A | 25,4mm- 1” | 58mm- 2 5/16” | 58mm- 2 5/16” | 0,17 | 0,37 | 2 |
| Zn | SHX 28 | 28mm 1 1/8” | 58mm 2 5/16” | 58mm 2 5/16” | 0,44 | 0,97 | 2 |
| Al | SHX 28A | 28mm 1 1/8” | 58mm 2 5/16” | 58mm 2 5/16” | 0,17 | 0,37 | 2 |
| Zn | SHX 30 | 30mm- 1 3/16” | 58mm- 2 5/16” | 58mm- 2 5/16” | 0,42 | 0,95 | 2 |
| Al | SHX 30A | 30mm- 1 3/16” | 58mm- 2 5/16” | 58mm- 2 5/16” | 0,16 | 0,35 | 2 |
| Zn | SHX 32 | 31,75mm- 1 1/4” | 58mm- 2 5/16” | 58mm- 2 5/16” | 0,4 | 0,88 | 2 |
| Al | SHX 32A | 31,75mm- 1 1/4” | 58mm- 2 5/16” | 58mm- 2 5/16” | 0,16 | 0,35 | 2 |
| Zn | SHX 35 | 35mm- 1 3/8” | 68mm- 2 11/16” | 65mm- 2 9/16” | 0,7 | 1,54 | 4 |
| Al | SHX 35A | 35mm- 1 3/8” | 68mm- 2 11/16” | 65mm- 2 9/16” | 0,27 | 0,6 | 4 |
| Zn | SHX 38 | 38,1mm- 1 1/2” | 68mm- 2 11/16” | 65mm- 2 9/16” | 0,65 | 1,43 | 4 |
| Al | SHX 38A | 38,1mm- 1 1/2” | 68mm- 2 11/16” | 65mm- 2 9/16” | 0,25 | 0,55 | 4 |
| Zn | SHX 40 | 40mm- 1 9/16” | 68mm- 2 11/16” | 65mm- 2 9/16” | 0,6 | 1,32 | 4 |
| Al | SHX 40A | 40mm-1 9/16” | 68mm- 2 11/16” | 65mm- 2 9/16” | 0,23 | 0,5 | 4 |
| Zn | SHX 445 | 44,5mm- 1 3/4” | 80mm- 3 1/8” | 82mm- 3 1/4” | 0,87 | 1,9 | 4 |
| Al | SHX 445A | 44,5mm- 1 3/4” | 80mm- 3 1/8” | 82mm- 3 1/4” | 0,33 | 0,73 | 4 |
| Zn | SHX 45 | 45mm- 1 3/4” | 80mm- 3 1/8” | 82mm- 3 1/4” | 0,87 | 1,91 | 4 |
| Al | SHX 45A | 45mm- 1 3/4” | 80mm- 3 1/8” | 82mm- 3 1/4” | 0,33 | 0,72 | 4 |
| Zn | SHX 50 | 50mm- 2” | 80mm- 3 1/8” | 82mm- 3 1/4” | 1,05 | 2,31 | 4 |
| Al | SHX 50A | 50mm- 2” | 80mm- 3 1/8” | 82mm- 3 1/4” | 0,38 | 0,83 | 4 |
| Zn | SHX 51 | 50,8mm- 2” | 80mm- 3 1/8” | 82mm- 3 1/4” | 1,05 | 2,31 | 4 |
| Al | SHX 51A | 50,8mm- 2” | 80mm- 3 1/8” | 82mm- 3 1/4” | 0,38 | 0,84 | 4 |
| Zn | SHX 55 | 55mm- 2 3/16” | 100mm- 3 15/16” | 100mm- 3 15/16” | 1,85 | 4,07 | 4 |
| Al | SHX 55A | 55mm- 2 3/16” | 100mm- 3 15/16” | 100mm- 3 15/16” | 0,7 | 1,54 | 4 |
| Zn | SHX 57 | 57,1mm- 2 1/4” | 100mm- 3 15/16” | 100mm- 3 15/16” | 1,8 | 3,96 | 4 |
| Al | SHX 57A | 57,1mm- 2 1/4” | 100mm- 3 15/16” | 100mm- 3 15/16” | 0,69 | 1,52 | 4 |
| Zn | SHX 60 | 60mm- 2 3/8” | 100mm- 3 15/16” | 100mm- 3 15/16” | 1,7 | 3,74 | 4 |
| Al | SHX 60A | 60mm- 2 3/8” | 100mm- 3 15/16” | 100mm- 3 15/16” | 0,65 | 1,43 | 4 |
| Zn | SHX 635 | 63,50mm- 2 1/2” | 100mm- 3 15/16” | 100mm- 3 15/16” | 1,55 | 3,41 | 4 |
| Al | SHX 635A | 63,50mm- 2 1/2” | 100mm- 3 15/16” | 100mm- 3 15/16” | 0,6 | 1,32 | 4 |
| Zn | SHX 70 | 70 mm 2 3/4 | 127 mm 5” | 106 mm 4 3/16” | 4 | 8,8 | 4 |
| Al | SHX 70A | 70 mm 2 3/4 | 127 mm 5” | 106 mm 4 3/16” | 1,7 | 3,7 | 4 |
| Zn | SHX 75 | 75 mm 2 15/16” | 127 mm 5” | 106 mm 4 3/16” | 3,6 | 7,9 | 4 |
| Al | SHX 75A | 75 mm 2 15/16” | 127 mm 5” | 106 mm 4 3/16” | 1,44 | 3,2 | 4 |
| Zn | SHX 76 | 76,2mm 3” | 127 mm 5” | 106 mm 4 3/16” | 3,50 | 7,7 | 4 |
| Al | SHX 76A | 76,2mm 3” | 127 mm 5” | 106 mm 4 3/16” | 1,4 | 3 | 4 |
| Zn | SHX 80 | 80 mm 3 1/8” | 127 mm 5” | 106 mm 4 3/16” | 3,3 | 7,3 | 4 |
| Al | SHX 80A | 80 mm 3 1/8” | 127 mm 5” | 106 mm 4 3/16” | 1,32 | 2,9 | 4 |
| Zn | SHX 85 | 85 mm 3 1/8” | 127 mm 5” | 106 mm 4 3/16” | 3,2 | 7 | 4 |
| Al | SHX 85A | 85 mm 3 1/8” | 127 mm 5” | 106 mm 4 3/16” | 1,3 | 3,2 | 4 |
| Zn | SHX 90 | 90 mm 3 9/16” | 140 mm 5 1/2” | 120 mm 4 3/4” | 6,2 | 13,7 | 4 |
| Al | SHX 90A | 90 mm 3 9/16” | 140 mm 5 1/2” | 120 mm 4 3/4” | 2,6 | 5,7 | 4 |
| Zn | SHX 95 | 95 mm 3 3/4” | 140 mm 5 1/2” | 120 mm 4 3/4” | 5,8 | 12,8 | 4 |
| Al | SHX 95A | 95 mm 3 3/4” | 140 mm 5 1/2” | 120 mm 4 3/4” | 2,4 | 5,3 | 4 |
| Zn | SHX 100 | 100 mm 3 15/16” | 140 mm 5 1/2” | 120 mm 4 3/4” | 5,2 | 11,5 | 4 |
| Al | SHX 100A | 100 mm 3 15/16” | 140 mm 5 1/2” | 120 mm 4 3/4” | 2 | 4,5 | 4 |
| Zn | SHX 102 | 102 mm 4” | 140 mm 5 1/2” | 120 mm 4 3/4” | 5 | 11,5 | 4 |
| Al | SHX 102A | 102 mm 4” | 140 mm 5 1/2” | 120 mm 4 3/4” | 2 | 4,5 | 4 |
| Zn | SHX 110 | 110mm 4 5/16” | 177mm 6 15/16” | 149mm 5 7/8” | 9,9 | 21,78 | 4 |
| Al | SHX 110A | 110mm 4 5/16” | 177mm 6 15/16” | 149mm 5 7/8” | 3,8 | 8,38 | 4 |
| Zn | SHX 115 | 115mm 4 1/2” | 177mm 6 15/16” | 149mm 5 7/8” | 9,7 | 21,34 | 4 |
| Al | SHX 115A | 115mm 4 1/2” | 177mm 6 15/16” | 149mm 5 7/8” | 3,7 | 8,14 | 4 |
| Zn | SHX 120 | 120mm 4 3/4” | 177mm 6 15/16” | 149mm 5 7/8” | 9,5 | 20,9 | 4 |
| Al | SHX 120A | 120mm 4 3/4” | 177mm 6 15/16” | 149mm 5 7/8” | 3,6 | 7,92 | 4 |
| Zn | SHX 125 | 125mm 4 15/16” | 177mm 6 15/16” | 149mm 5 7/8” | 9 | 19,8 | 4 |
| Al | SHX 125A | 125mm 4 15/16” | 177mm 6 15/16” | 149mm 5 7/8” | 3,5 | 7,7 | 4 |
| Zn | SHX 127 | 127mm 5” | 177mm 6 15/16 | 149mm 5 7/8” | 8,5 | 18,7 | 4 |
| Al | SHX 127A | 127mm 5” | 177mm 6 15/16 | 149mm 5 7/8” | 3,3 | 7,26 | 4 |
| Zn | SHX 130 | 130mm 5 1/8” | 177mm 6 15/16 | 149mm 5 7/8” | 8 | 17,6 | 4 |
| Al | SHX 130A | 130mm 5 1/8” | 177mm 6 15/16 | 149mm 5 7/8” | 3 | 6,6 | 4 |
